Карбюрация - это процесс насыщения воздуха распыленным жидким углеводородным топливом. На мотоциклах карбюратор все еще остается наиболее традиционным устройством для перемешивания и управления топливом и воздухом, хотя он начинает уступать системам впрыска топлива. В основной статье рассмотрены вопросы того,как карбюратор смешивает топливо в необходимых пропорциях, как осуществляется управление частотой вращения двигателя, как карбюратор может подстраиваться к изменяющимся нагрузкам, Прикладываемым к двигателю, и как эти и другие требования привели к развитию карбюраторов различного типа.

Принцип действия карбюратораПравить

Основная статья: Принцип действия карбюратора

Конструкция карбюратораПравить

Карбюратор с постоянным сечением диффузора

Postoyannoe sechenie diffuzora.png

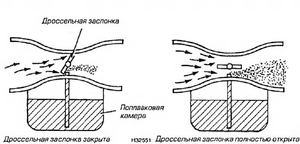

Изменение расхода воздуха через диффузор при помощи дроссельной заслонки мотылькового типа

Карбюратор с постоянным сечением диффузора является наименее распространенным. Компания Harley-Davidson некоторое время использовала такие карбюраторы на всех своих мотоциклах, а компания Suzuki устанавливала их на мотоцикл с роторным двигателем модели RE5. За несколькими исключениями эти карбюраторы устанавливались на автомобильные двигатели (пока система впрыска топлива не заняла их место). Название "с постоянным сечением диффузора" связано с тем. что профиль диффузора все время остается постоянным, даже несмотря на то. что дроссельная заслонка регулирует количество поступающего через нее воздуха.
Detali karburatora kiihin.png

Детали карбюратора Kaihin с постоянным сечением диффузора

Карбюраторы с постоянным сечением диффузора содержат пусковое устройство , которое представляет собой вторую заслонку мотылькового типа на входе в диффузор карбюратора (оно служит для перекрытия поступления воз-духа) и систему холостого хода , аналогичную многим другим карбюраторам. Но, учитывая ограниченную возможность дроссельной заслонки по изменению сечения диффузора и отсутствие дозирующей иглы, обычно необходимы система переходных отверстий и более одного жиклера главной системы, называемых вторичными или компенсационными жиклерами, размещение и размер которых обеспечивают подачу соответствующей смеси при всех скоростях вращения.

Кроме того, карбюратор, как правило, оснащается ускорительным насосом, который компенсирует обеднение смеси при быстром открытии дроссельной заслонки.


Карбюратор шиберного типаПравить

Drosselnii zolotnik.png

Изменение сечении диффузора при помощи дроссельного золотника

Sistema holostogo hoda shibernogo tipa.png

Система холостого хода

Glavnaya sistema shibernogo tipa.png

Главная система карбюратора шиберного типа

В карбюраторах шиберного типа проблема изменяющихся потребностей двигателя решается за счет изменения эффективного размера диффузора. Переменное сечение диффузора в паре с управлением количеством топлива, подаваемого через распылитель дозирующей иглой, устраняет потребность в сложной системе жиклеров и каналов, свойственной карбюратору с постоянным сечением диффузора. В свою очередь, это означает, что карбюратор шиберного типа можно сделать небольшим и легким. Эти параметры крайне важны при конструировании мотоциклов. Менее очевидное преимущество - сложное переплетение, в котором различные этапы работы не имеют четких границ и тесно взаимосвязаны друг с другом. Мы рассмотрели работу различных систем шиберного карбюратора: систему холостого хода , срез дроссельного золотника , дозирующую иглу и главную систему , но они только безжизненные произвольные составляющие. На самом деле переход между этапами постепенный, так что только тщательный подбор регулировки может обеспечивать получение достаточно гладкой характеристики в широком диапазоне изменения частоты вращения и степени открытия дроссельного золотника.
Keihin FVK.png

Детали карбюратора шиберного типа Keihin FVK. устанавливаемого на мотоцикл Kawasaki ZXR750R

Карбюратор шиберного типа оказался настолько пригодным для использования на мотоциклах. что приблизительно в течение полувека он чаще всего применялся для питания мотоциклетных двигателей. В настоящее время карбюратор в значительной степени усовершенствовался, а за последние годы превратился в сложнейшее устройство, соответствующее все более ужесточающимся требованиям мощности, экономичности и нормам вредных выбросов. На современных мотоциклах редко применяются карбюраторы шиберного типа, однако наиболее известным из них является ZXR750R начала 90-х компании Kawasaki.

У большинства карбюраторов шиберного типа всегда был один существенный недостаток: если при работе на холостом ходу резко открыть дроссель, то в карбюратор поступает большой объем воздуха, однако частота вращения двигателя все еще невелика, и скорость воздуха над распылителем недостаточна для истечения топлива в соответствующей воздуху пропорции. Поэтому смесь, поступающая в двигатель, моментально обедняется, и двигатель начинает работать с перебоями или глохнет. Избегать этих явлений можно только единственным способом - открывать дроссель постепенно, по мере роста частоты вращения двигателя.

При нормальных условиях редкие мотоциклисты будут резко открывать дроссель. Но до появления проблем, связанных с остановкой двигателя, может проявиться более коварный недостаток. В то время, как большое рассогласование между положением дросселя и частотой вращения двигателя вызовет остановку, меньшее рассогласование приведет к менее серьезным, но настолько же существенным отклонениям от правильного состава смеси. Другими словами, если у вас напрочь отсутствует жалость к мотоциклу, он будет работать неэффективно большую часть времени, а мощность и экономичность ухудшатся.

На динамичных машинах в карбюраторах шиберного типа это компенсируется за счет использования ускорительного насоса, как и на карбюраторах с постоянным сечением диффузора. Но все вышесказанное - только предисловие к теме карбюратора постоянного разрежения, решающего эту проблему.


Карбюратор постоянного разреженияПравить

Основная статья: Карбюратор постоянного разрежения

Карбюратор постоянного разрежения (также называемый карбюратором с постоянной скоростью потока или CV-карбюратором) тоже обладает переменным сечением диффузора, и его многое объединяет с карбюратором шиберного типа, описанным выше.

Его основное отличие заключается в том, что дроссель заменен сходным по форме поршнем, но, в отличие от дросселя, срез у него отсутствует, а его положение в диффузоре определяется не поворотом "ручки газа", а разностью давлений воздуха в диффузоре и в атмосфере. Управление суммарным расходом воздуха через карбюратор, а следовательно, и частотой вращения двигателя, осуществляется при помощи дроссельной заслонки, аналогичной применяемым на карбюраторах с постоянным сечением диффузора. Заслонка устанавливается после поршня карбюратора и при помощи троса соединяется с ручкой газа.


Карбюраторы: шиберного типа или постоянного разрежения?Править

Карбюратор постоянного разрежения, по сравнению с карбюратором шиберного типа, обладает множеством неоспоримых преимуществ. Для использования на мотоциклах оба этих карбюратора с переменным сечением диффузора предпочтительнее, чем с постоянным сечением диффузора. Различие между карбюраторами шиберного типа и постоянного разрежения не столь большое, как можно было бы подумать, однако на практике они применяются в соответствии с типом двигателя и обшей стоимостью машины.

Во многих случаях высокая стоимость карбюратора постоянного разрежения способна перевесить его преимущества, а на некоторых спортивных машинах простота и отзывчивость (при правильном использовании) карбюратора шиберного типа считаются более важными, чем возросшая эффективность. Впоследствии с обоими типами можно сталкиваться в широком диапазоне приложений. То же самое относится к гибридам: например, карбюратор постоянного разрежения с первичной и вторичной главной системами используется там, где он оправдал свои преимущества так же, как и двухкамерный карбюратор, состоящий из одного шиберного и одного с постоянным разрежением.


Регулировка карбюраторов шиберного типа и постоянного разряженияПравить

Основная статья: Регулировка карбюраторов шиберного типа и постоянного разряжения Все карбюраторы обладают некоторой возможностью регулировки для обеспечения их настройки под конкретные условия работы, а также их подрегулировки владельцем.
