В результате процесса сгорания в мотоциклетном двигателе образуются углеводороды (СН), окись углерода (СО) и оксиды азота (NO2). Выбросы CH состоят из сырого, несгоревшего топлива, которое проходит через двигатель. Они указывают на существенные нарушения в сгорании, смесеобразовании или на механическую неисправность. СО - частично сгоревшее топливо, избыток СО указывает на обогащение смеси, вызванное или избытком топлива, или недостатком воздуха. N02 образуется из-за чрезмерного обеднения смеси (недостатка топлива, избытка воздуха) или очень высоких температур двигателя.

Всемирная потребность в снижении количества вредных выбросов отработавших газах привела к развитию систем снижения токсичности выхлопа на автомобилях, обеспечивающих выполнение действующих норм. Хотя эти нормы в различных странах различны, в совокупности они привели к снижению шумов двигателя и выхлопа, а также снижению выбросов системами питания и выпуска. Строгие законодательные акты, ограничивающие уровень вредных выбросов, уже приняты в Калифорнии (США) и Швейцарии, а мотоциклы, предназначенные для этих регионов, оснащаются системами снижения токсичности выхлопа. С 2006 года обязательное ограничение выбросов мотоциклов, объем двигателя которых превышает 150 куб.см., касается государств - членов Европейского Сообщества.

Снижение шума выпуска было достигнуто за счет улучшения конструкции глушителя, а шума двигателя - за счет использования жидкостного охлаждения и виброизоляционных материалов. Снижение выбросов вредных испарений обеспечивается использованием систем, предотвращающих попадание в атмосферу кратерных газов и несгоревшего топлива (из дренажного отверстия топливного бака). Выбросы отработавших газов снижаются благодаря тщательному управлению подачей топлива, обеспечиваемому системой впрыска топлива, системам вторичного воздуха (рециркуляции воздуха), улучшающих догорание отработавших газов, и каталитическим нейтрализаторам.


Системы снижения токсичности картерных газовПравить

При работе двигателя его детали, которые двигаются возвратно-поступательно, заставляют воздух в картере перемещаться, так что давление внутри двигателя постоянно изменяется. Из этого следует, что двигателю необходим какой-нибудь сапун или вентиляция. Кроме того, газы прорываются при сгорании по кольцевым уплотнениям из камеры сгорания в картер.

Sistema ventilyacii kartera

Система вентиляции картера

На четырехтактных двигателях для предотвращения попадания в атмосферу воздуха, находящегося в картере, сильно загрязненного маслом и определенным количеством несгоревшего топлива, прорвавшегося по поршням, делается следующее. Воздух отводится в корпус воздушного фильтра при помощи шланга, который называют "шлангом вентиляции картера"

Обычно перед шлангом вентиляции в картере располагается камера с маслоотбойником, улавливающим большие частицы масла, которые затем отводятся обратно в поддон. Воздух, прошедший через нее, все еще тщательно перемешан с масляным "туманом*. Он направляется в маслоотделитель (располагающийся либо перед корпусом воздушного фильтра, либо внутри него), в котором масло отделяется и направляется в сливной бак или в закрытую дренажную трубку (которую периодически необходимо опорожнять). Тем временем, оставшийся воздух и "масляный туман" заново попадают в корпус воздушного фильтра, а затем в двигатель вместе со свежим воздухом, где сгорают на такте рабочего хода.


Система снижения токсичности испарений топлива (EVAP)Править

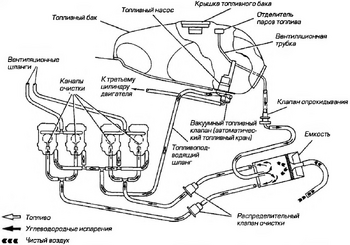

EVAP

Система EVAP, применяющаяся на мотоцикле Suzuki GXR-R750

Эта система, носящая название "EVAP", предотвращает попадание паров топлива из бака в атмосферу, поглощая их в заполненной древесным углем емкости. Согласно законодательству, начиная с 1984 года, в Калифорнии (США) система устанавливается на все мотоциклы, она также используется в Швейцарии. На мотоциклах без системы EVAP вентиляция бака осуществляется в атмосферу через сапун в крышке заливной горловины или через вентиляционный шланг.

При неработающем двигателе пары топлива из бака направляются через клапан опрокидывания в емкость, где они поглощаются и хранятся во время стоянки мотоцикла. При запуске двигателя разрежение во впускном трубопроводе открывает распределительный клапан очистки, и тогда пары, хранящиеся в емкости, подаются в карбюратор и сгорают на такте рабочего хода.

Клапан опрокидывания закрывает и предотвращает любую утечку топлива через него в случае опрокидывания мотоцикла. В крышке заливной горловины есть обратный клапан, который пропускает воздух в бак по мере уменьшения объема топлива, но предотвращает любые протечки паров топлива наружу. В некоторых системах всевозможные испарения из карбюратора также отводятся в емкость через двухходовой клапан, допускающий прохождение пара от карбюраторов в емкость (при неработающем двигателе) и позволяющий пару протекать обратно (при работающем двигателе).


Система снижения токсичности отработавших газовПравить

Системы подачи воздуха (PAIR)Править

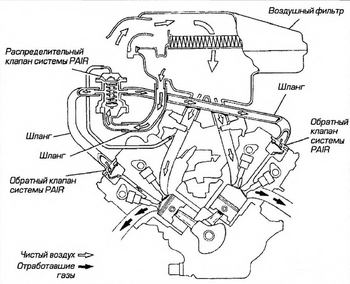

PAIR

Система PAIR

Система подачи воздуха, которая часто называется "PAIR" (pulse secondary air), снижает количество несгоревших углеводородов, отводимых с отработавшими газами. В ней используются пульсации отработавших газов для подсоса свежего воздуха в выпускные каналы, где он перемешивается с нагретыми выхлопными газами.

Дополнительный кислород способствует продолжению сгорания (догоранию), позволяющему выгореть несгоревшим углеводородам, таким образом снижая токсичность выбросов. Лепестковые клапана управляют расходом воздуха, поступающего через каналы, открываясь при наличии разрежения и предотвращая протечку отработавших газов при наличии избыточного давления. Отсечной воздушный клапан перекрывает подачу воздуха при торможении двигателем, тем самым предотвращая обратные вспышки.


Каталитические нейтрализаторыПравить

Kataliticheskii neitralizator

Пример каталитического нейтрализатора

Ограниченное использование каталитических нейтрализаторов на мотоциклах было связано с отсутствием моделей с системой впрыска топлива. Эта система очень важна в случае применения катализатора, поскольку он работает эффективно только при строго определенных условиях, которые карбюраторы не могут обеспечить. Существуют примеры использования каталитических нейтрализаторов на моделях с карбюраторными двигателями. Эти системы обычно оборудуются отсечными топливными клапанами, которые предохраняют каталитический нейтрализатор от повреждения, связанного с попаданием в камеру сгорания переобогащенной смеси. Катализатор - это вещество, которое инициирует химическую реакцию между другими элементами, но само непосредственно в реакции не участвует. Преимущество этого в том. что при работе катализатор не расходуется и свойства его не меняются, так что он продолжает работать, несмотря на все, вокруг него происходящее. Сам по себе каталитический нейтрализатор необслуживаемый, но он очень хрупкий и может быть поврежден при неисправности системы выпуска; также он может быть поврежден при использовании этилированного бензина или неправильной топливовоздушной смеси.

Каталитический нейтрализатор - это "пористая" структура, которая устанавливается в систему выпуска перед глушителем шума. Она содержит катализаторы - обычно платину, палладий и радий, которые используются отдельно или в соединениях, - для осуществления химических реакций вредных выбросов в отработавших газах, по мере их прохождения по выпускной системе. Они преобразуют СН, СО и N02 в безопасный водяной пар, двуокись углерода и кислород. Пористая структура увеличивает поверхность для обеспечения реагирования всех вредных выбросов с соответствующим (ми) катализатором(ами), но при этом не увеличивает сопротивление потоку. Расположение каталитического нейтрализатора в выпускной системе обусловлено условиями работы, поскольку он может функционировать в пределах заданного температурного интервала.

Каталитический нейтрализатор может нормально функционировать только на неэтилированном бензине. Это связано с тем, что продукты сгорания этилированного бензина содержат трудноудаляемые отложения, которые ухудшают доступ отработавших газов к катализатору.
